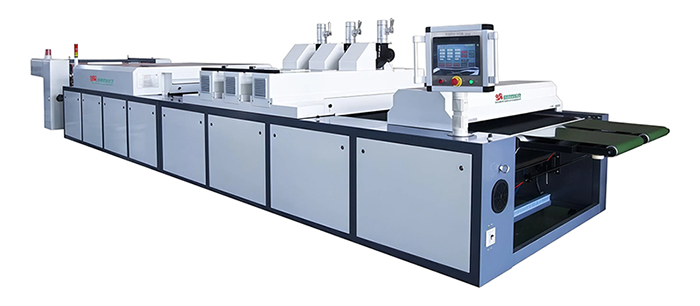

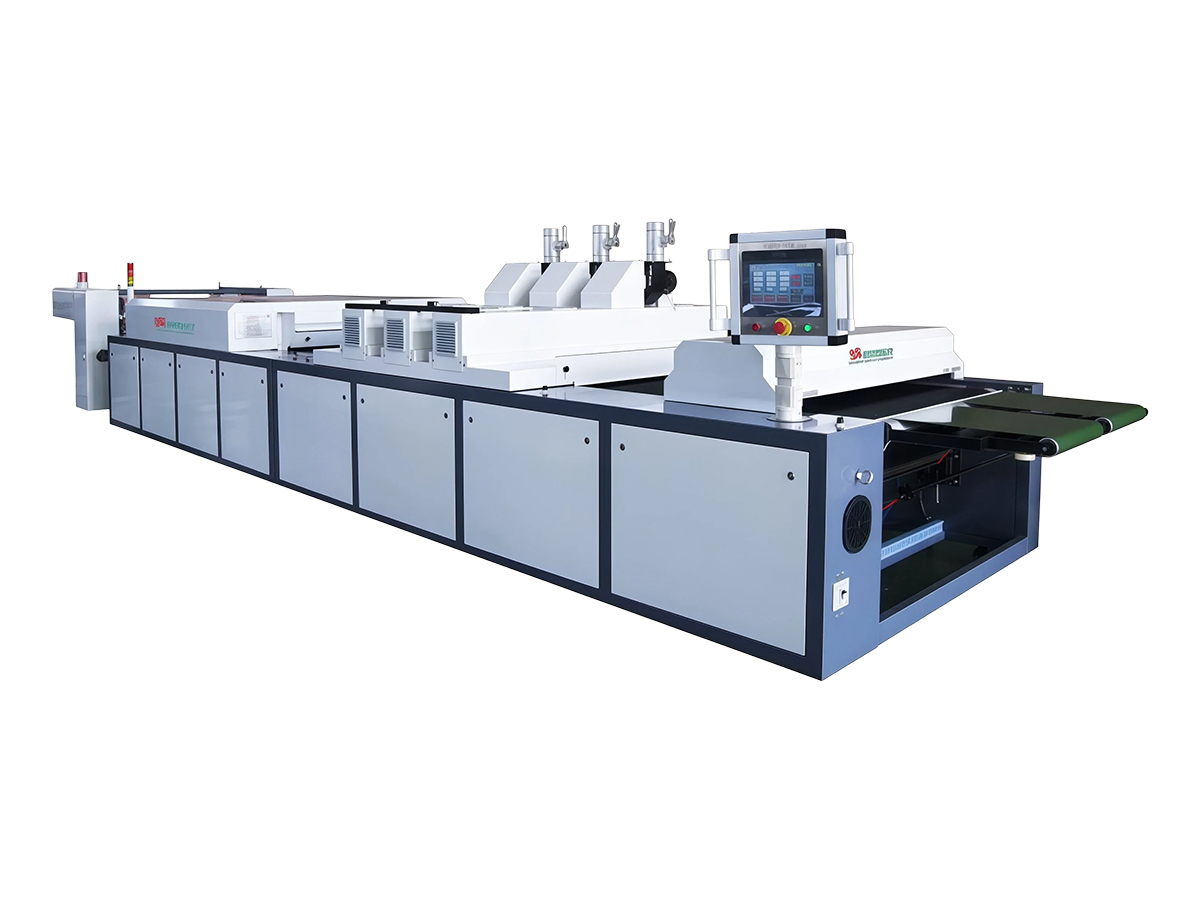

وحدة التجفيف بالأشعة فوق البنفسجية وتحت الحمراءIR/UV Dryer
يُعد نظام التجفيف بالأشعة تحت الحمراء والأشعة فوق البنفسجية (IR/UV) جزءًا أساسيًا من خطوط الطباعة بالسلك سكرين، حيث يوفر أداءً فعالًا لتجفيف ومعالجة الأحبار والطلاءات والمواد اللاصقة والورنيشات المستخدمة بعد عملية الطباعة، يعتمد النظام على الأشعة فوق البنفسجية لتفعيل عملية المعالجة الفورية، مما يسمح بتصلب المواد السائلة خلال ثوانٍ وتحويلها إلى طبقة جافة وثابتة، ويساعد ذلك على تسريع انتقال الألواح المطبوعة إلى المراحل الإنتاجية التالية، مع تقليل احتمالية تلطخ الحبر أو تلف السطح وتقليل فترات التوقف أثناء التشغيل
صُمم نظام التجفيف بالأشعة تحت الحمراء والأشعة فوق البنفسجية (IR/UV) للعمل ضمن خطوط الطباعة المستمرة، حيث يجمع بين مصادر الأشعة فوق البنفسجية، ونظام النقل، ووحدات تبديد الحرارة، ونظام التحكم لضمان استقرار عملية المعالجة أثناء التشغيل وتحقيق نتائج تجفيف موثوقة، ويُعد هذا النظام مناسبًا بشكل خاص لتطبيقات الطباعة بالسلك سكرين التي تتطلب صلابة سطحية عالية، وقوة التصاق ممتازة للحبر، ومظهرًا نهائيًا نظيفًا ومتجانسًا للمواد المطبوعة، مما يساعد على رفع جودة المنتج وتحسين كفاءة خط الإنتاج
يُستخدم نظام التجفيف بالأشعة تحت الحمراء والأشعة فوق البنفسجية (IR/UV) بعد عملية الطباعة بالسلك سكرين لمعالجة وتثبيت الأحبار والورنيشات والطلاءات والمواد اللاصقة المعالجة بالأشعة فوق البنفسجية على مختلف الخامات المطبوعة، ويمكن دمج النظام مع ماكينات الطباعة بالسلك سكرين الأوتوماتيكية لتوفير خط إنتاج متكامل يجمع بين عمليات الطباعة، والمعالجة، والنقل، والتكديس بكفاءة عالية، مما يجعله مناسبًا لتطبيقات التغليف، وطباعة الملصقات، والطباعة الزخرفية، وغيرها من مجالات الطباعة الصناعية التي تتطلب جودة ثابتة وسرعة إنتاج عالية
| الموديل | |
|
|
|
|
| أقصى عرض للنقل | 900 مم | 1100 مم | 1400 مم | 1500 مم | 1700 مم |
| سرعة النقل | 0-65 م/دقيقة | 0 - 65 م / دقيقة | 0 – 65 م / دقيقة | 0 – 65 م / دقيقة | 0 – 65 م / دقيقة |
| عدد مصابيح الأشعة تحت الحمراء IR (كيلوواط × العدد) | 2.5 كيلوواط × 2 | 2.5 كيلوواط × 2 | 2.5 كيلوواط × 2 | 2.5 كيلوواط × 2 | 2.5 كيلوواط × 2 |
| عدد مصابيح الأشعة فوق البنفسجية UV (كيلوواط × العدد) | 8 كيلوواط × 3 | 10 كيلوواط × 3 | 13 كيلوواط × 3 | 13 كيلوواط × 3 | 15 كيلوواط × 3 |
| القدرة الإجمالية | 33 كيلوواط | 39كيلوواط | 49 كيلوواط | 49 كيلوواط | 53 كيلوواط |
| الوزن الإجمالي | 800 كجم | 1000 كجم | 1100 كجم | 1300 كجم | 1300 كجم |
| الأبعاد الخارجية | 4500 × 1665× 1220 مم | 4500 × 1815 × 1220 مم | 4500 × 2000 × 1220 مم | 4500 × 2115 × 1220 مم | 4500 × 2315 × 1220 مم |
- سير ناقل من ألياف زجاجية مطلية بـالتيفلون: يتميز السير الناقل المصنوع من ألياف زجاجية مطلية بمادة (TEFLON) الأمريكية بمقاومة عالية للحرارة والاحتكاك والإشعاع، مما يجعله مناسبًا للعمل المستمر في عمليات المعالجة والتجفيف
- تحكم مستمر في السرعة عبر مغير التردد: يوفر نظام التحكم بالسرعة إمكانية ضبط حركة السير الناقل بسلاسة وفقًا لسرعات الطباعة ومتطلبات التجفيف المختلفة، مما يضمن توافقًا أفضل بين ماكينة التجفيف وخط الإنتاج
- نظام مراوح مزدوج لنقل الشيتات بثبات وتبديد للحرارة: يعتمد المجفف على نظامي مراوح يعملان على تثبيت الشيتات المطبوعة بالقرب من السير الناقل لمنع انحرافها أثناء الحركة، مع المساعدة في التخلص من الحرارة المتراكمة داخل الماكينة لضمان تشغيل أكثر أمانًا واستقرارًا
- تشغيل مرن للمصابيح وضبط القدرة: يدعم مجفف IR/UV أوضاع تشغيل متعددة تشمل تشغيل مصباح واحد لكل وحدة أو تشغيل عدة مصابيح في وحدات متعددة، بالإضافة إلى إمكانية التحكم التدريجي في القدرة من 20% إلى 100%، ويوفر ذلك مرونة أكبر في عمليات المعالجة ويطيل عمر المصابيح ويقلل استهلاك الطاقة
- نظام تصحيح انحراف السير الناقل: تساعد آلية تصحيح مسار السير على ضبط حركة السير والحفاظ على استقامته أثناء التشغيل، مما يضمن نقلًا ثابتًا للشيتات المطبوعة
