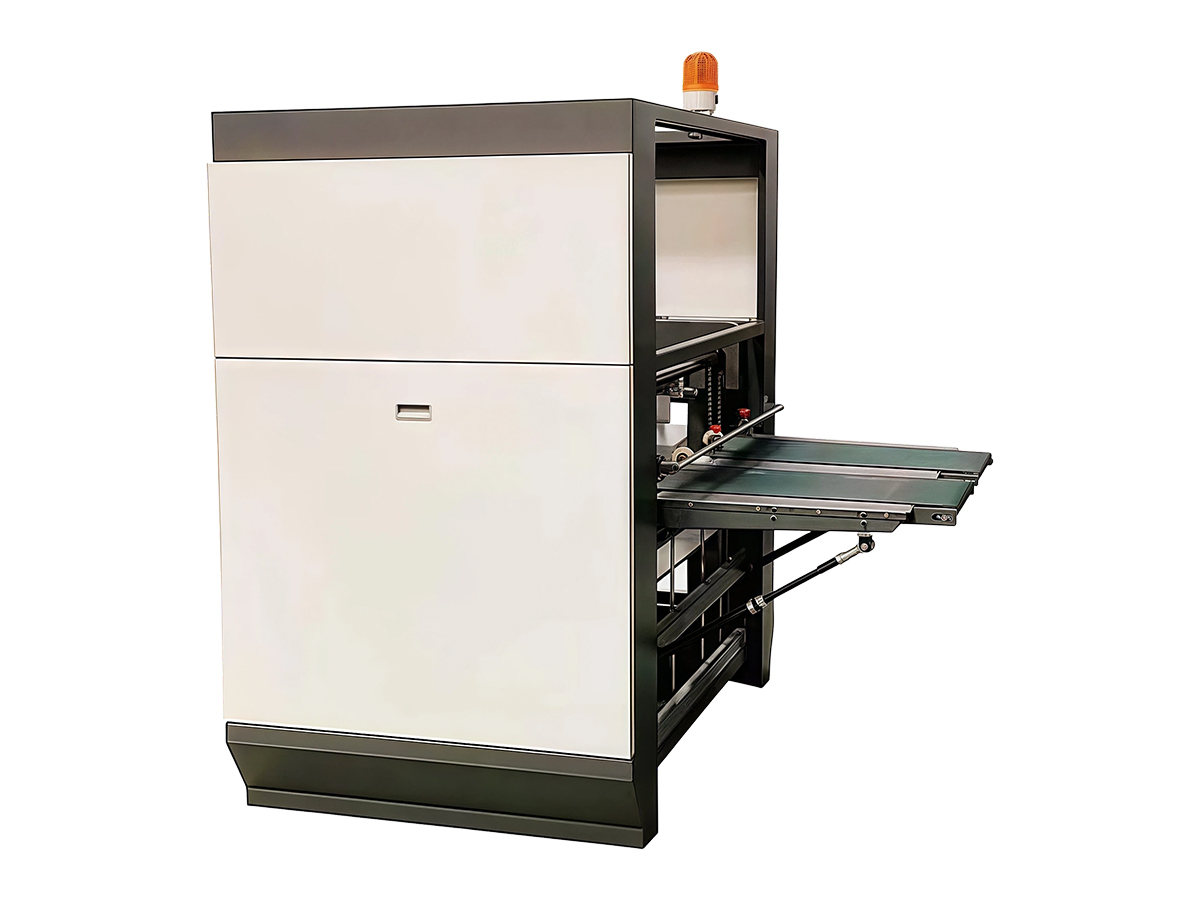

وحدة تكديس الشيتات الأوتوماتيكية (ارتفاع التكديس 750 مم)Automatic Sheet Stacker
تكديس أوتوماتيكي يحافظ على انسيابية الإنتاج، من مرحلة ما بعد الطباعة وحتى المعالجة النهائية، تمنحك وحدة تكديس الشيتات الأوتوماتيكية من سلسلةGSZ طريقة أسرع وأكثر تنظيمًا للتعامل مع المطبوعات في خطوط الإنتاج الضخمة، فبفضل المحاذاة والتكديس والنقل الأوتوماتيكي للشيتات المصنوعة من الورق والكرتون والألواح المموجة، تقلل الوحدة الجهد التشغيلي، وتحافظ على الترتيب، وتساعد خط الإنتاج على العمل بسلاسة واستقرار
تتكون وحدة تكديس الشيتات الأوتوماتيكية من آلية تغذية، ونظام محاذاة الشيتات، ومنصة رفع وإخراج، ونظام تحكم كهربائي، تُنقل المواد المطبوعة إلى منصة الإخراج عبر السير الناقل، ثم تتم محاذاتها بواسطة آلية هزّ الشيتات لتكوين رصّة مرتبة ومستقرة
تدعم طاولة التغذية نظام شفط مخصص للتعامل مع الشيتات الرقيقة، مما يضمن انتقالًا أكثر استقرارًا أثناء التغذية، كما تتيح وحدة التحكم عبر محول التردد ضبط سرعة الحزام الناقل بشكل مستمر، لتتناسب وحدة التكديس مع متطلبات سرعات الإنتاج المختلفة، أثناء زيادة ارتفاع رصّ الشيتات، تقوم منصة الإخراج بضبط مستوى الارتفاع تلقائيًا وفقًا لحجم التكديس، مع إمكانية خفضها حتى مستوى الأرض لتسهيل عمليات التحميل والتفريغ بواسطة الرافعات الشوكية في الإنتاج بكميات كبيرة
| الموديل | |||||
| أقصى مقاس للشيت (مم) | 900 × 600 | 1100 × 900 | 1400 × 900 | 1500 × 1100 | 1700 × 1350 |
| أدنى مقاس للشيت (مم) | 400 × 300 | 500 × 350 | 560 × 350 | 700 × 500 | 700 × 500 |
| أقصى ارتفاع للتدكديس (مم) | 750 | 750 | 750 | 750 | 750 |
| القدرة الإجمالية (كيلو واط) | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 |
| الوزن الإجمالي (كجم) | 600 | 800 | 900 | 1000 | 1100 |
| الأبعاد الخارجية (الطول × العرض × الارتفاع) مم | 1800 × 1900 × 1200 | 2000 × 2000 × 1200 | 2100 × 2100 × 1200 | 2300 × 2300 × 1200 | 2500 × 2400 × 1200 |
ملاحظة: لا يشمل نطاق التوريد ضاغط الهواء. يبلغ ضغط التشغيل المطلوب للأسطوانة الهوائية 0.4 ميجا باسكال
