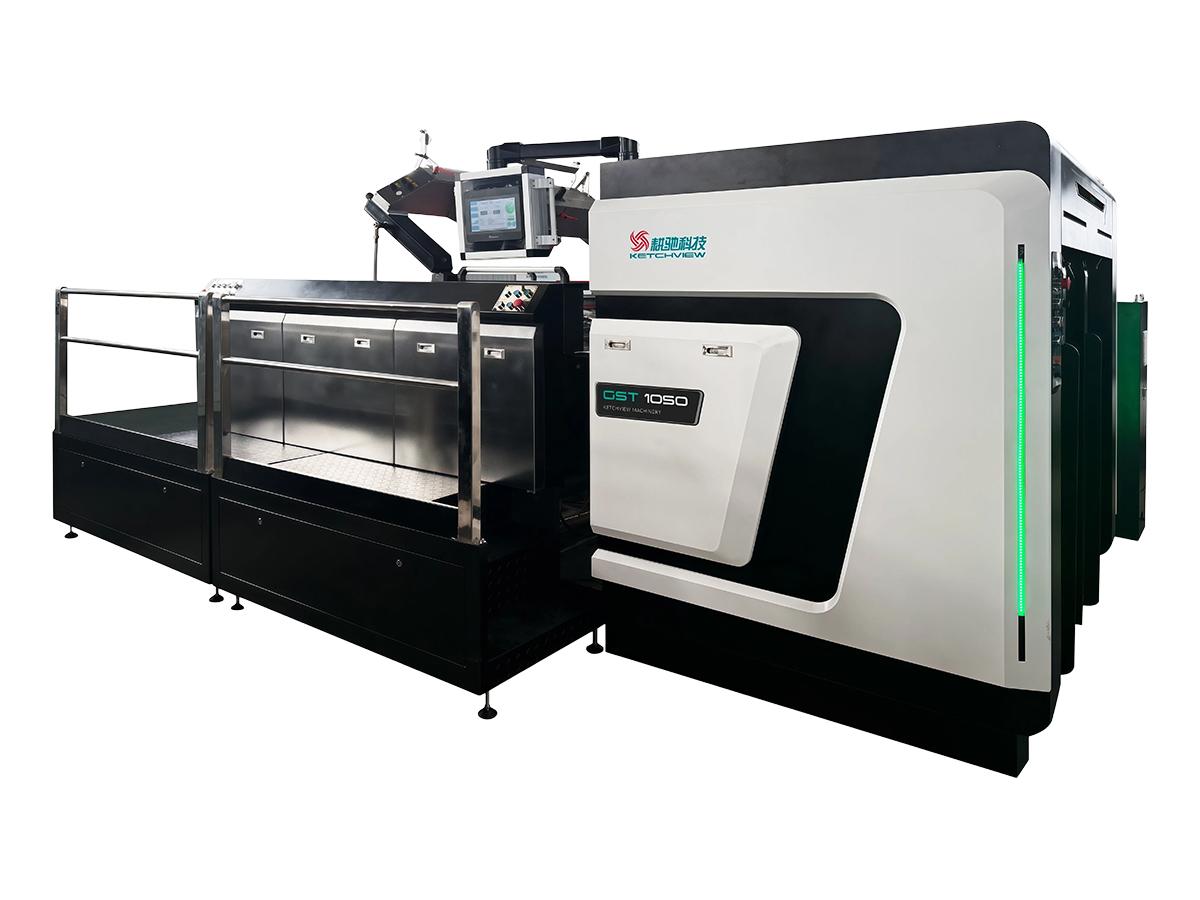

ماكينة طباعة سلك سكرين أوتوماتيكية بمحرك سيرفوServo-Driven Automatic Screen Printing Press
تم تطوير ماكينة طباعة سلك اسكرين الأوتوماتيكية بنظام القيادة بالسيرفو لتلبية متطلبات الطباعة عالية الدقة والسرعة، حيث تمنح تحكمًا أفضل في نقل الحبر، وثبات الحركة، ودقة محاذاة الطبعات عند التعامل مع مختلف أنواع الخامات، وبفضل اعتمادها على محركات السيرفو، تقوم الماكينة بنقل الحبر عبر شبكة الشاشة مع التحكم الدقيق في ضغط سكين الطباعة، مما يجعل عملية الطباعة أكثر استقرارًا واستجابة مقارنة بالأنظمة الميكانيكية التقليدية
تدعم ماكينة طباعة سلك اسكرين الأوتوماتيكية بنظام القيادة بالسيرفو الطباعة على مجموعة متنوعة من الخامات الصعبة مثل أفلامPET وPC، والزجاج، والمكونات ذات الأسطح المنحنية، حيث تتطلب هذه التطبيقات دقة عالية في نقل الصورة، وتوزيعًا ثابتًا للحبر، واستقرارًا في تكرار نتائج الطباعة، ويتيح نظام القيادة بالسيرفو تحكمًا دقيقًا في الحركة، مما يجعل الماكينة مناسبة لقطاعات الأجهزة المنزلية، والإلكترونيات، والخلايا الكهروضوئية، والسيراميك، والتغليف، وغيرها من التطبيقات الصناعية التي تحتاج إلى جودة طباعة مستقرة وإنتاجية عالية
كما توفر الماكينة حلولًا مرنة لطباعة الألواح الزخرفية، والمكونات الإلكترونية، والأجزاء المرتبطة بالطاقة الشمسية، والمنتجات الخزفية، ومواد التغليف عالية الجودة
| الموديل | |
|
|
| أقصى مقاس للشيت (مم) | 950 × 620 | 1100 × 900 | 1600 × 1200 |
| أدنى مقاس للشيت (م) | 350 × 320 | 560 × 350 | 700 × 450 |
| أقصى مساحة طباعة (مم) | 900 × 600 | 1080 × 780 | 1450 × 1050 |
| مقاس إطار الشاشة (مم) | 1170 × 1170 | 1300 × 1170 | 1700 × 1450 |
| وزن الخامة (جم/م²) | 90–500 | 90–500 | 128–500 |
| هامش الماسك (مم) | ≤10 | ≤10 | ≤10 |
| سرعة الطباعة (قطعة/ساعة) | 500–4500 | 500–4500 | 500–3000 |
| ارتفاع الرزمة (مم) | 1050 | 1050 | 1050 |
| قدرة الماكينة | 3 فاز، 380 فولت، 50 هرتز، 25.0 كيلوواط | 3 فاز، 380 فولت، 50 هرتز، 25.0 كيلوواط | 3 فاز، 380 فولت، 50 هرتز، 25.0 كيلوواط |
| الوزن الإجمالي (كجم) | 3200 | 4200 | 6200 |
| الأبعاد (الطول × العرض × الارتفاع) (مم) | 3250 × 2650 × 1700 | 4850 × 3180 × 2050 | 5100 × 3680 × 2550 |
- تبديل الخامات تلقائيًا بلمسة واحدة (اختياري): بعد إدخال مواصفات الخامة عبر شاشة التحكم، تقوم الماكينة بضبط وحدات التشغيل المرتبطة تلقائيًا، مما يقلل إجراءات الضبط اليدوي ويحسن سرعة تغيير الإنتاج
- التحكم في طول حركة الطباعة: يتيح النظام ضبط مسافة حركة إطار الشاشة بما يتناسب مع أبعاد التصميم المطبوع، مما يحسن كفاءة التشغيل ويحد من استهلاك إطار الشاشة وسكين الطباعة
- ضبط موضع خفض سكين الطباعة: يمكن التحكم بدقة في حركة خفض ورفع وموضع وتوقيت كل من سكين الطباعة وشفرة إرجاع الحبر، مما يحقق نقلًا أكثر استقرارًا للحبر وثباتًا أعلى في جودة الطباعة
- تعويض توقيت التغذية: يمكن ضبط توقيت دخول الشيتات من خلال قيم تعويض قابلة للإدخال حسب ظروف التغذية، دون الحاجة إلى تعديل أو فك المكونات الميكانيكية
- تعويض تشوه الصورة: يمكن تصحيح التمدد أو الانكماش الطولي للخامة بين الشيت وصورة الشاشة تلقائيًا من خلال إعدادات شاشة اللمس، مما يجعل تصحيح المحاذاة أكثر سهولة
- ضبط موضع الشاشة (اختياري): يمكن للمشغلين ضبط موضع الشاشة وموضع المحاذاة بدقة وفقًا لظروف المحاذاة الفعلية، مع دقة ضبط تصل إلى 0.02 مم لتلبية متطلبات الطباعة عالية الدقة
-

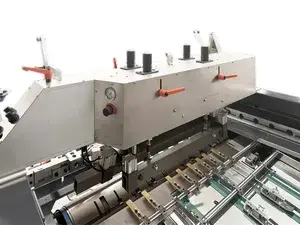

نظام سكين الطباعة الهيدروليكي الدقيق المدفوع بمحرك سيرفويقوم نظام الكاشطة الهيدروليكي المدفوع بمحرك سيرفو بالتحكم تلقائيًا في حركة الكاشطة (سكين الطباعة)، مما يحقق طباعة أكثر استقرارًا وقابلية أعلى لتكرار النتائج، ويمكن لفني التشغيل ضبط نقطة بداية ونهاية الطباعة وفقًا لمنطقة الصورة الفعلية، بينما يحافظ الضغط المتوازن طوال عملية الطباعة على ثبات سماكة طبقة الحبر ووضوح الصورة أثناء الإنتاج
-

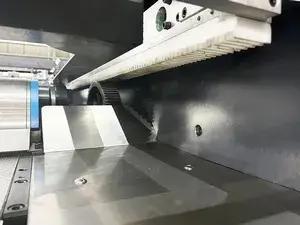

مسار حركة من النايلون مخصصتتحرك وحدة إطار الشاشة والأسطوانة بشكل متزامن من خلال رف نايلون مخصص ونظام تروس من الفولاذ المصبوبQT600 مصمم خصيصًا. ويقلل هذا الهيكل من الخلوص والاهتزاز بين الترس والرف، مما يمنح ماكينة طباعة سلك اسكرين الأوتوماتيكية بنظام القيادة بالسيرفو دقة أعلى في المحاذاة، وتآكلًا أقل، وعمرًا تشغيليًا أطول
-

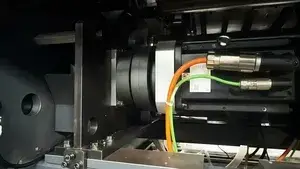

نظام القيادة الإلكتروني بدون عمود إدارة رئيسييعتمد النظام على عدة محركات سيرفو يتم التحكم بها إلكترونيًا لتوفير حركة متزامنة بدقة عالية بدلًا من نظام العمود الرئيسي الميكانيكي التقليدي، ويؤدي تقليل المكونات الميكانيكية إلى رفع موثوقية التشغيل، وخفض الاهتزازات، وتحقيق أداء أكثر سلاسة واستقرارًا مع سرعة طباعة أعلى
-

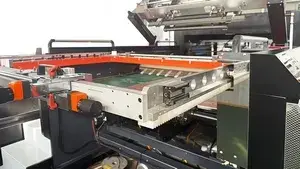

إطار الشاشة القابل للفصليسهل إطار الشاشة القابل للفصل والمتحكم به بواسطة محرك سيرفو عملية مراقبة حركة الألواح، وتنظيف الأسطوانة، وصيانة إطار الشاشة، كما يضمن نظام الكشف الكهروضوئي حركةً موثوقة، بينما يعمل تصميم فصل التروس عن المسننات على منع تلف مكونات الترس والرف المسنن أثناء التشغيل
-
- يمنع نظام المحاذاة الجانبية المزود بشفط هوائي من الأسفل حدوث خدوش الطباعة، والعلامات المتسخة، وتلف منطقة الصورة المطبوعة، كما يتيح ضبط كمية دخول الهواء بما يضمن توافقًا أفضل مع مختلف خامات الطباعة
- يتيح نظام المحاذاة المتكامل بالسحب والدفع إمكانية التبديل بين وضعي المحاذاة بالدفع والمحاذاة بالسحب بلمسة واحدة، كما يوفر دقة أعلى في تحديد الموضع وشوط محاذاة أطول وسرعة تموضع أكبر مع سهولة أكبر في الضبط
- نظام المحاذاة بالسحب مجهز بنظام كشف كهروضوئي لمراقبة وصول الألواح في الوقت الفعلي، مما يقلل من هدر الطباعة ويحسن موثوقية الإنتاج

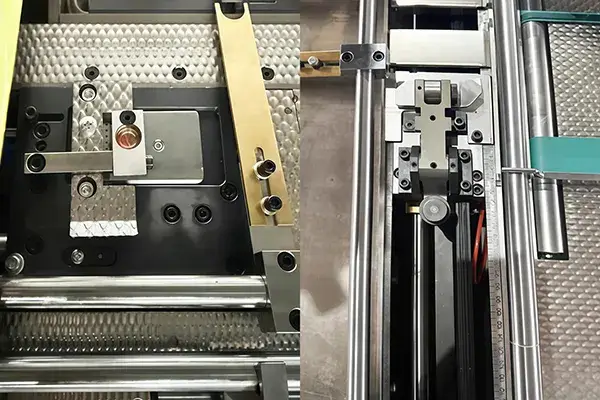

نظام المحاذاة الجانبية الهوائية ونظام السحب والدفع الميكانيكي المتكامليوفر نظام المحاذاة الجانبية الهوائية الاختياري ونظام السحب والدفع الميكانيكي المتكامل تحديدًا أكثر دقة لموضع الألواح في ماكينة الطباعة بالسلك سكرين الأوتوماتيكية المزودة بمحركات سيرفو، مما يتيح التعامل بكفاءة مع مختلف أنواع المواد
